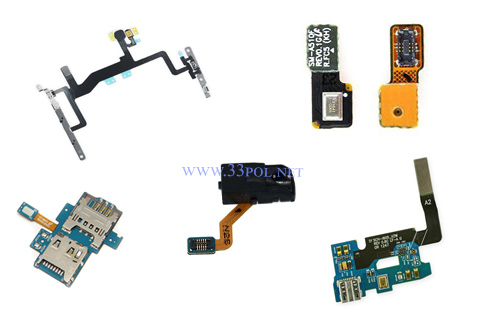

کالبد شکافی تلفن همراه؛ مجموعه فلت های موجود در گوشی ها

نوشته شده در تاریخ3 هفته پیش
دوست داشتن0

وقتی از تلفن همراه یا گوشی موبایل صحبت می کنیم یعنی مجموعه ای از تکنولوژی پیچیده و قطعات که به صورت یکپارچه که در داخل قاب جا خوش کزده اند و به صورت هماهنگ با یکدیگر کار می کنند.

وقتی از تلفن همراه یا گوشی موبایل صحبت می کنیم یعنی مجموعه ای از تکنولوژی پیچیده و قطعات که به صورت یکپارچه در داخل قاب جا خوش کرده اند و به صورت هماهنگ با یکدیگر کار می کنند.

شاید برای شما هم جالب باشد که بدانید در داخل گوشی هوشمندی که در دستان خود در اختیار دارید چه می گذرد. قطعات مختلفی از جمله برد اصلی یا مین برد، برد یا فلت شارژ، فلت ولوم و پاور، فلت سیمکارت، فلت هوم، تاچ و ال سی دی و بسیاری از قطعات دیگر به صورت هماهنگ و موازی و با دریافت انرژی از منبع تغذیه و یا همان باتری که در داخل گوشی وجود دارد تغذیه می شوند و در راستای فرمان های شما کار می کنند.

بر روی برد اصلی هم قطعات زیادی از جمله پردازنده گرافیکی، پردازنده اصلی و... وجود دارد. تمامی قطعات ذکر شده نیز در نهایت به وسیله پین و کانکتورهای مخصوص به برد اصلی متصل می شوند. حالا با توضیحات مختصری که دادیم اگر کنجکاو شده اید که بدانید داخل گوشی شما دقیقا چه خبر است، در ادامه با ما همراه باشید. البته در این مقاله فقط به بررسی فلت های مختلف موجود در گوشی می پردازیم.

در ابتدا باید به شما بگوییم که فلت مجموعه ای از سیم های نازک هستند که به صورت نواری در کنار یکدیگر قرار گرفته اند و دو سر آنها از طریق سوکت یا کانکتور مخصوص به برد متصل می شوند.

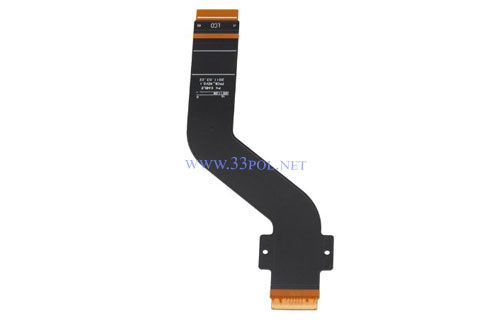

فلت ال سی دی

تاچ و ال سی دی ساختاری چند قسمتی دارد که به صورت یک مجموعه کامل در می آیند. این مجموعه متشکل از دو فلت مختلف به نام فلت ال سی دی و فلت تاچ است. فلت ال سی دی مستقیما به برد اصلی گوشی متصل می شود. در واقع یک سر آن به نمایشگر و سر دیگر آن به برد اصلی متصل می شود و رابط بین صفحه نمایش و مین برد است. فلت تاچ نیز وظیفه اتصال تاچ یا دیجیتایزر به برد را بر عهده دارد و پس از آن فرامین لمس نقاط مختلف ال سی دی را انتقال می دهد. فلت ال سی دی یک از حساس ترین فلت های موجود در گوشی موبایل است که ممکن است در اثر بی احتیاطی به راحتی پاره شود. اگر ال سی دی شما پرش داشته و با فشردن قسمتی از آن این پرش رفع می گردد باید بدانید که احتمالا فلت ال سی دی شما آسیب دیده است.

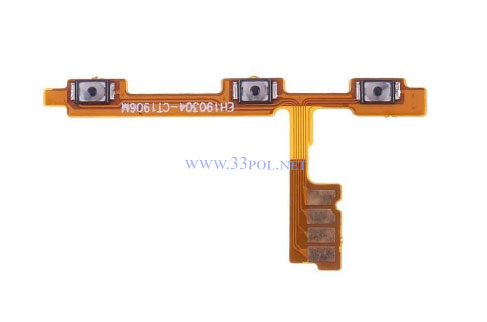

فلت ولوم و پاور

یکی دیگر از فلت های استفاده شده در گوشی، فلت ولوم و پاور است. بر روی این فلت دکمه های کوچک پاور و دکمه های کنترل صدا قرار دارند. انتهای این فلت به وسیله کانکتور و سوکت موجود، به برد اصلی متصل و وظیفه خاموش و روشن کردن دستگاه و همچنین کم ویا زیاد کردن صدای گوشی را بر عهده داد. این فلت نیز ممکن است در اثر استفاده نادرست و ا ولانی مدت و یا در اثر فشار بیش از حد به دکمه ها، دچار آسیب شود و نیاز به تعویض داشته باشد.

فلت شارژ

یکی از مهم ترن قسمت های یک گوشی هوشمند، فلت یا برد شارژ آن است. این مجموعه در برخی از گوشی ها به صورت برد الکترونیکی و در برخی دیگر به صورت مجموعه ای از برد و فلت است که به آن به اختصار فلت شارژ می گویند. فلت شارژ وظیفه محافظت از تمامی قطعات و مدارهای گوشی و همچنین چک کردن دمای گوشی را بر عهده دارد. این قطعه نیز ممکن است در اثر استفاده نادرست مانند استفاده از کابل های شارژ متفرقه، استفاده از آداپتور شارژ غیر استاندارد، کار با گوشی به هنگام شارژ، شارژ کردن دائم گوشی با پاوربانک و ... دچار مشکل شود. همچنین ورودی یو اس بی یا اصطلاحا کانکتور شارژ نیز بر روی آن قرار دارد که در اثر استفاده طولانی مدت و یا ناصحیح، دچار خرابی می شود. کانکتور نیز به صورت جداگانه قابل تعویض بوده و می توان در صورت خرابی آن، فقط مانکتور را تعویض کرد.

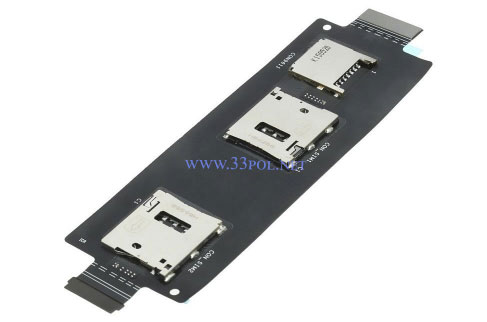

فلت سیمکارت

اصلی ترین وظیفه گوشی تلفن همراه برقراری تماس و در حالت کلی ارتباط است. این وظیفه توسط یک عدد سیمکارت که رابط بین شرکت خدمات دهنده و گوشی است و با قرار دادن آن در جای مخصوص خود که کانکتور سیمکارت است، محقق می شود. کانکتور سیم به وسیله فلتی که به آن فلت سیمکارت می گویند به برد اصلی گوشی متصل و فرایند برقراری ارتباط و دیتا را انجام می دهد. کسانی که در دفعات زیاد سیمکارت خود را بیرون آورده و مجدد در جای خود قرار می دهند و یا از سیمکارت های قدیمی و ضخیم تر استفاده می کنند ممکن است در طول زمان موجب خرابی کانکتور سیمکارت یا فلت سیمکارت شوند.

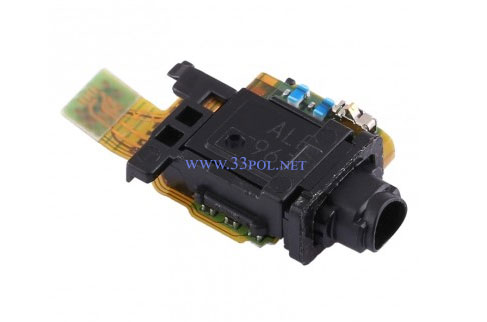

فلت هندزفری

اگر از عاشقان موسیقی باشید و یا دائم از هندزفری های سیمی استفاده می کنید، پس بیشتر این قطعه را می شناسید. جک استاندارد 3.5 میلیمتری که  بر روی گوشی ها وجود دارد و به وسیله آن هندزفری به گوشی متصل می شود، به وسیله فلت هندزفری با برد اصلی ارتباط برقرار می کند. این فلت وظیفه انتقال صدای خروجی از گوشی و صدای ورودی توسط میکروفون موجود بر روی هندزفری را بر عهده دارد. این فلت به قدری ظریف و نازک است که ممکن است در صورتی که خودتان بخواهید اقدام به باز کردن درب گوشی بکنید و یا تعمیرکار به اندازه کافی حرفه ای نباشد، ممک است باعث پارگی ان شود. گاهی اوقات نیز در اثر استفاده زیاد از هندزفری، خارای داخلی جک 3.5 میلیمتری آسیب می بیند که باید فلت هندزفری تعویض گردد.

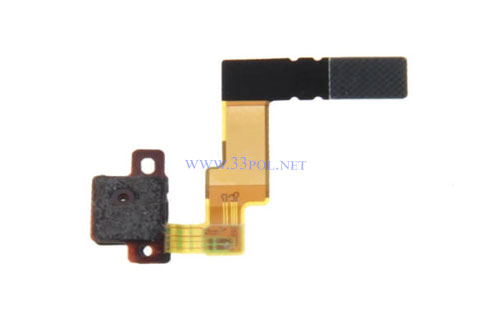

فلت میکروفون

در گوشی های قدیمی تر فلت میکروفون به صورت جداگانه به برد گوشی متصل می شد. در گوشی های هوشمند امروزی این فلت جای پای خود را بر روی فلت یا برد شارژ محکم کرده است. میکروفون گوشی وظیفه انتقال صدای ورودی از جمله صدای مکالمه، ضبط صدا، ضبط فیلم و... را بر عهده دارد. باید بدانید در صورتی که میکروفون گوشی خراب شود، به دلیل قرار گرفتن میکروفون بر روی برد شارژ، کل برد باید تعویض شود.

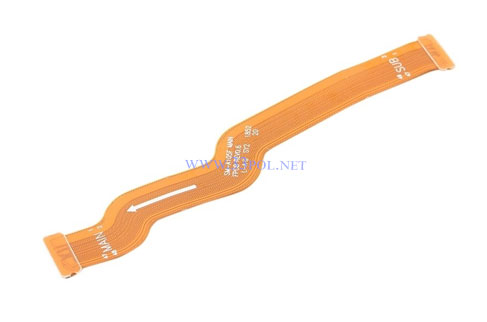

فلت مین یا رابط مادربرد

فلت مادربرد از جمله فلت های مهم موجود در گوشی های امروزی است. یک سر این فلت به برد شارژ و سر دیگر آن به برد اصلی متصل می شود. در واقع وظیفه اتصال و انتقال انرژی و نیرو از برد شارژ به تمامی قسمت های گوشی را بر عهده دارد. در صورت خرابی، این قطعه نیز به صورت جداگانه قابل تهیه است.
