آموزش و نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل

در تعمیرات موبایل، دقت و توجه به جزئیات کوچک اجزای داخلی موبایل اهمیت بسیار زیادی دارد. دستگاه لوپ (میکروسکوپ و ذره‌بین) یکی از مهم‌ترین ابزارهایی است که به تعمیرکاران کمک می‌کند تا با وضوح بالا به بررسی قطعات ریز و دقیق دستگاه‌های الکترونیکی از جمله موبایل، بپردازند. در این مقاله از مجله سی و سه پل، به بررسی نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل، انواع آن، مزایا و کاربردهای مختلف این ابزار می‌پردازیم.

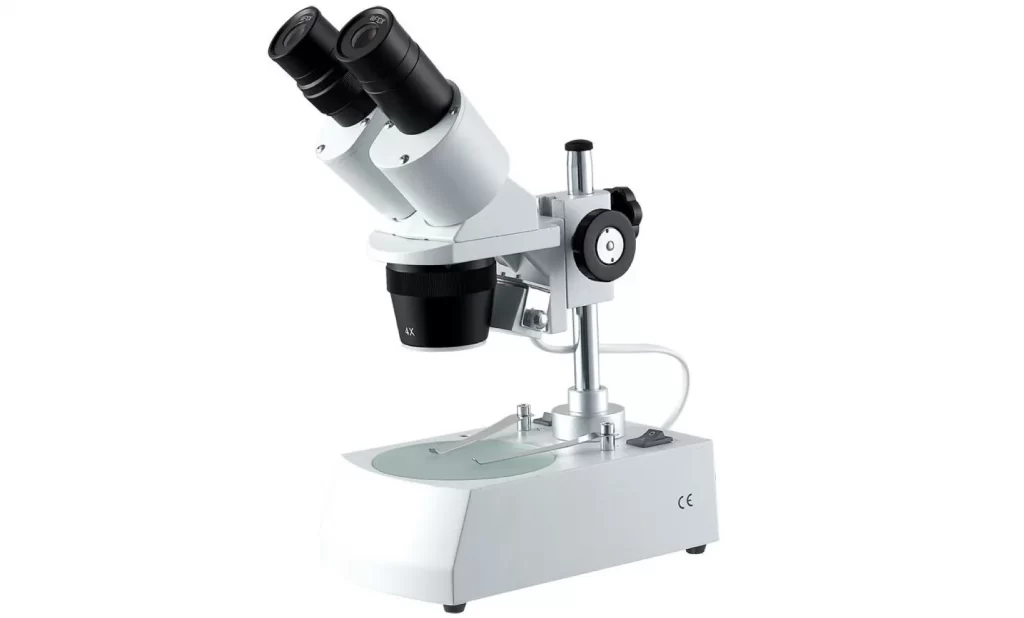

دستگاه لوپ چیست؟

نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل

دستگاه لوپ (Loop) یا میکروسکوپ صنعتی، ابزاری است که برای بزرگنمایی قطعات کوچک و بررسی جزئیات دقیق به کار می‌رود. این ابزار اغلب در تعمیرات الکترونیکی مانند تعمیرات موبایل استفاده می‌شود. دستگاه‌های لوپ می‌توانند به صورت میکروسکوپ‌های آنالوگ یا دیجیتال باشند و برخی از آن‌ها دارای قابلیت ضبط تصاویر و ویدئو هستند که این امکان را به کاربر می‌دهند تا قطعات مختلف را به دقت مشاهده کرده و در صورت نیاز از آن‌ها مستندات ثبت کنند.

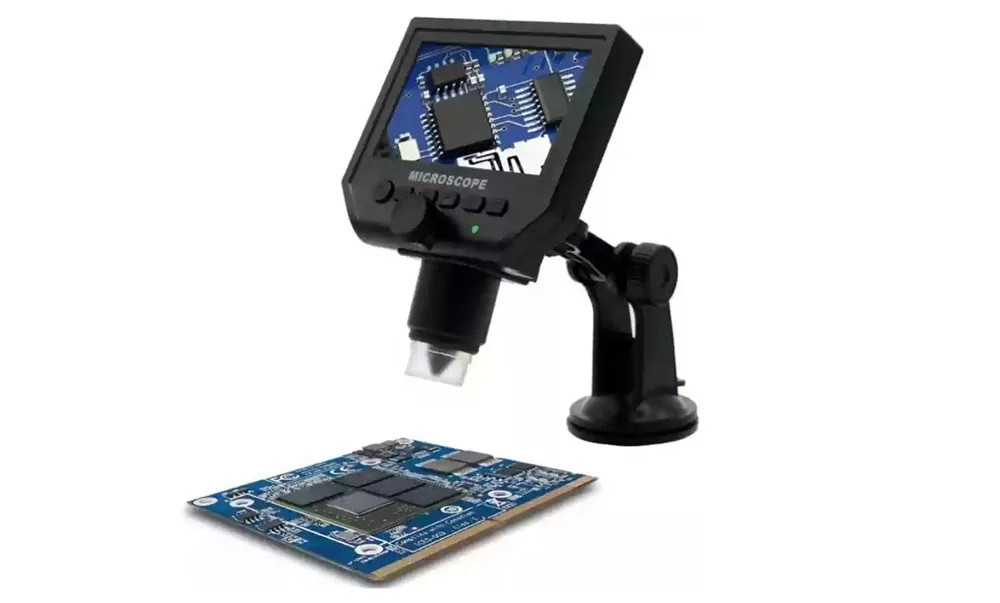

انواع دستگاه‌های لوپ

نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل

دستگاه‌های لوپ موجود در بازار به دو دسته اصلی تقسیم می‌شوند که در ادامه این دو دسته را بررسی می کنیم.

1. دستگاه لوپ آنالوگ

لوپ‌های آنالوگ به صورت سنتی عمل کرده و دارای لنزهایی برای بزرگنمایی اجسام هستند. این لوپ‌ها به کاربر این امکان را می‌دهند که به صورت مستقیم از طریق لنز به مشاهده قطعات بپردازد. برخی از ویژگی‌های لوپ آنالوگ عبارتند از:

• بزرگنمایی دقیق و واضح
• عدم نیاز به برق یا باتری (در برخی مدل‌ها)
• مناسب برای استفاده‌های طولانی مدت

2. لوپ دیجیتال

این نوع لوپ‌ها دارای صفحه‌نمایش دیجیتال هستند که تصاویر بزرگ‌نمایی شده را به نمایش می‌گذارند. برخی از این دستگاه‌ها به قابلیت ضبط تصاویر و ویدئو نیز مجهز هستند. مزیت اصلی این لوپ‌ها در این است که تعمیرکاران می‌توانند تصاویر و ویدئوها را ذخیره کنند و برای تحلیل‌های بعدی یا مستندات استفاده کنند. برخی از ویژگی‌های لوپ دیجیتال شامل موارد زیر می‌شود:

• امکان ضبط تصاویر و ویدئو
• صفحه نمایش بزرگ برای نمایش جزئیات بیشتر
• تنظیمات قابل تغییر برای وضوح و بزرگنمایی مختلف

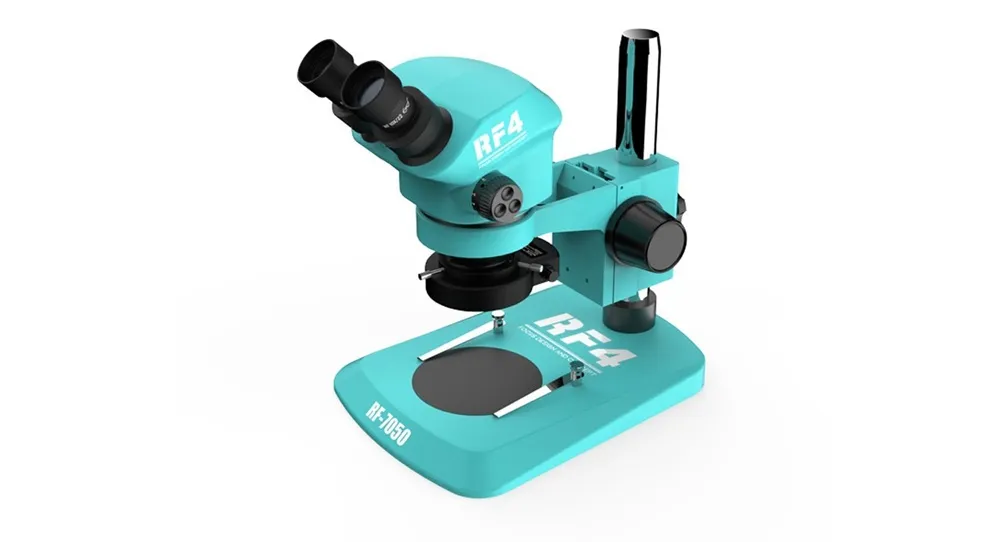

مزایای استفاده از دستگاه لوپ در تعمیرات موبایل

نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل

استفاده از دستگاه لوپ تعمیرات موبایل، مزایای فراوانی دارد که در ادامه این مزایا را بررسی می‌کنیم.

1. مشاهده دقیق و بدون خطا

قطعات داخلی موبایل بسیار کوچک و حساس هستند. استفاده از لوپ به تعمیرکاران این امکان را می‌دهد که به صورت دقیق و با وضوح بالا به مشاهده و تعمیر این قطعات بپردازند. این ابزار برای بررسی قطعاتی مانند آی‌سی‌ها، چیپ‌ها و سوکت‌ها که با چشم غیر مسلح به سختی دیده می‌شوند، بسیار مفید است.

2. کاهش خطاهای انسانی

استفاده از دستگاه لوپ باعث کاهش خطاهای انسانی در هنگام تعمیر می‌شود. به کمک بزرگنمایی و مشاهده دقیق‌تر قطعات، تعمیرکاران می‌توانند از نصب یا جایگزینی نادرست اجزای مختلف جلوگیری کنند.

3. بهبود کیفیت تعمیرات

تعمیرکارانی که از دستگاه لوپ استفاده می‌کنند، معمولاً دقت بیشتری در کار خود دارند و این دقت باعث می‌شود تا کیفیت تعمیرات به شکل محسوسی افزایش یابد. این موضوع به خصوص در تعمیرات حساس مانند تعمیر بردهای اصلی بسیار مهم است.

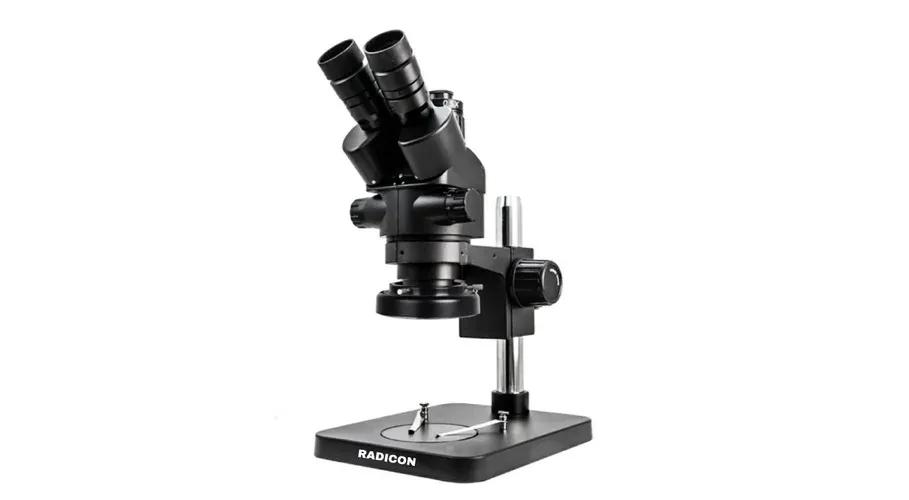

مراحل نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل

دستگاه لوپ یکی از ابزارهای کلیدی در تعمیرات موبایل است که به شما امکان می‌دهد تا قطعات بسیار کوچک و دقیق را مشاهده و تعمیر کنید. در ادامه، مراحل کار با دستگاه لوپ را به طور کامل شرح می‌دهیم.

1. تنظیم و آماده‌سازی دستگاه

ابتدا باید دستگاه لوپ خود را بر روی سطحی صاف و محکم نصب کنید. برخی از لوپ‌ها نیاز به ثابت کردن بر روی میز کار دارند تا در حین کار لرزش یا جابجایی ایجاد نشود. مطمئن شوید که لوپ به درستی تنظیم و محکم شده است.

ارتفاع و زاویه لنز لوپ باید به گونه‌ای تنظیم شود که دید واضح و راحتی برای شما فراهم کند. اگر ارتفاع خیلی کم باشد، ممکن است نتوانید به راحتی از زیر لنز کار کنید و اگر خیلی زیاد باشد، تصویر واضحی نخواهید داشت. زاویه لنز نیز باید به گونه‌ای باشد که تمام سطح کاری به راحتی قابل مشاهده باشد.

اکثر لوپ‌ها دارای قابلیت تنظیم بزرگنمایی هستند. میزان بزرگنمایی باید بر اساس نیاز کاری و اندازه قطعات تنظیم شود. برای مثال، برای مشاهده قطعات بسیار کوچک مانند آی‌سی‌ها یا لحیم‌های کوچک، بزرگنمایی بالاتری نیاز است. برخی لوپ‌ها دارای چندین لنز برای تغییر بزرگنمایی هستند، در حالی که دیگر لوپ‌ها دارای بزرگنمایی قابل تنظیم به صورت الکترونیکی هستند.

2. تنظیم نور و روشنایی

بیشتر دستگاه‌های لوپ دارای چراغ‌های داخلی LED هستند که نور لازم برای مشاهده قطعات کوچک را فراهم می‌کنند. قبل از شروع کار، باید شدت نور را تنظیم کنید تا بهترین روشنایی برای دید واضح فراهم شود. نور خیلی کم ممکن است تصویر تاریک و مبهم ارائه دهد و نور خیلی زیاد نیز می‌تواند باعث انعکاس و در نتیجه کاهش کیفیت تصویر شود.

علاوه بر نور داخلی لوپ، می‌توانید از نور محیط نیز استفاده کنید. اگر محیط کار شما به اندازه کافی روشن نیست، بهتر است از لامپ‌های کمکی برای افزایش روشنایی استفاده کنید. نورپردازی مناسب باعث می‌شود که قطعات به راحتی و با وضوح بیشتری دیده شوند.

3. آماده‌سازی قطعه کار

قبل از شروع به کار با قطعه موبایل، سطح قطعه را از گرد و غبار و آلودگی‌ها پاک کنید. این کار باعث می‌شود که تصویر واضح‌تری از قطعه در زیر لوپ داشته باشید و تمرکز بر روی جزئیات آسان‌تر شود. می‌توانید از برس نرم یا دمنده‌های هوا برای تمیز کردن سطح قطعات استفاده کنید. قطعه مورد نظر را به دقت در زیر لنز لوپ قرار دهید. از پایه یا استند مخصوص استفاده کنید تا قطعه در حین کار ثابت بماند. این کار باعث می‌شود که از لرزش و جابجایی قطعه جلوگیری شود و دقت کار بالا رود.

4. شروع کار با دستگاه لوپ

پس از تنظیم بزرگنمایی و نور، می‌توانید قطعه را به دقت مشاهده کنید. برای بررسی جزئیات ریز، لوپ می‌تواند به شما کمک کند تا عیوب، خرابی‌ها یا نقاط مشکل‌دار قطعات الکترونیکی را شناسایی کنید. برای مثال، می‌توانید ترک‌های ریز روی برد، خرابی‌های ناشی از لحیم‌کاری ضعیف یا آثار خرابی در اتصالات را به خوبی مشاهده کنید.

در حین کار با لوپ، از ابزارهای دقیق مانند پنس، هیتر و لحیم‌کاری استفاده می‌شود. برای مثال:

• پنس: برای گرفتن و جابجایی قطعات کوچک و حساس بدون لمس مستقیم با دست.
• هیتر: برای گرم کردن و جدا کردن یا اتصال قطعات.
• ابزار لحیم‌کاری: برای تعمیر و تعویض قطعات روی بردها.

استفاده از این ابزارها نیازمند دقت بالاست که با کمک لوپ به راحتی می‌توانید قطعات را دقیقاً در محل مورد نظر جای‌گذاری یا تعمیر کنید. بعد از تعمیر یا تعویض قطعات، می‌توانید تست‌های اولیه را انجام دهید. برای مثال، ممکن است بخواهید اتصالات لحیم‌کاری شده را بررسی کنید تا از صحت و استحکام آن‌ها اطمینان حاصل کنید. با لوپ می‌توانید به خوبی نقاطی که ممکن است نیاز به اصلاح داشته باشند را شناسایی کنید.

5. تنظیمات بیشتر برای دقت بهتر

در برخی مراحل ممکن است نیاز به تغییر میزان بزرگنمایی داشته باشید. برای مثال، در هنگام مشاهده کلی قطعه ممکن است به بزرگنمایی کم‌تری نیاز داشته باشید، اما برای کار روی جزئیات بسیار ریز، باید بزرگنمایی بیشتری را تنظیم کنید. حتماً مطمئن شوید که تغییرات بزرگنمایی باعث کاهش وضوح تصویر نشود.

در طول کار ممکن است نیاز به تغییر زاویه لوپ داشته باشید تا جزئیات قطعات از زوایای مختلف قابل مشاهده باشند. برخی لوپ‌ها دارای پایه‌های قابل تنظیم هستند که این امکان را به شما می‌دهند تا زاویه لوپ را به راحتی تغییر دهید.

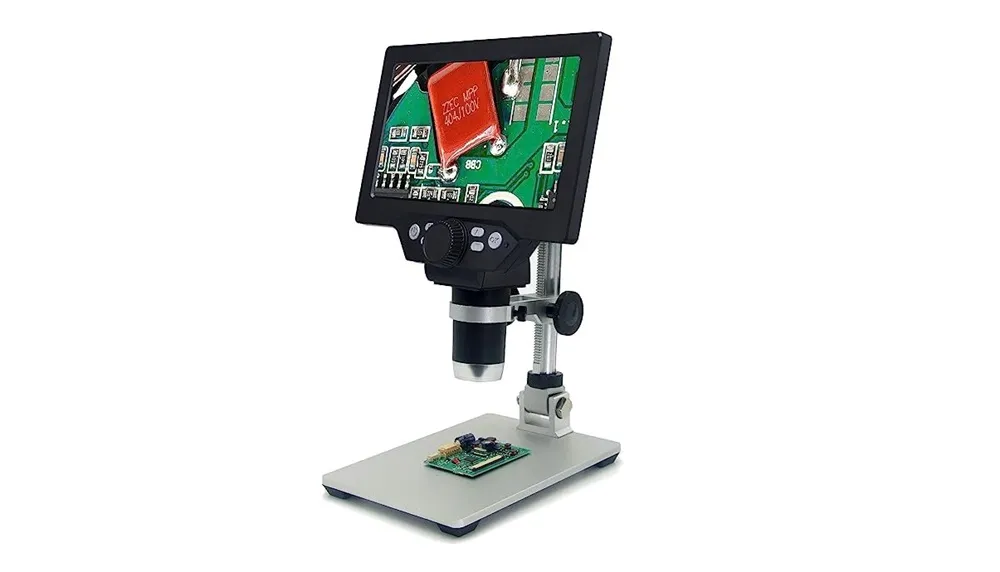

نگهداری و مراقبت از دستگاه لوپ

نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل

برای استفاده از دستگاه تعمیرات موبایل، بهتر است نکاتی را رعایت کنید تا دستگاه سالم بماند. در ادامه به بررسی نکات مراقبت از دستگاه لوپ موبایل می‌پردازیم.

1. تمیز کردن لنز

بعد از اتمام کار، حتماً لنز دستگاه لوپ را تمیز کنید. گرد و غبار و چربی ممکن است باعث کاهش کیفیت تصویر شود. از پارچه‌های نرم و مخصوص لنز برای تمیز کردن استفاده کنید تا خش روی لنز نیفتد.

2. خاموش کردن و نگهداری

پس از پایان کار، دستگاه را خاموش کرده و آن را در محل مناسبی قرار دهید. بهتر است دستگاه لوپ را در محیطی خشک و با دمای مناسب نگهداری کنید تا از آسیب‌های احتمالی مانند رطوبت یا ضربه جلوگیری شود.

3. مراقبت از منبع نور

منبع نور داخلی دستگاه نیز نیاز به مراقبت دارد. از استفاده طولانی‌مدت بدون وقفه خودداری کنید تا عمر منبع نور بیشتر شود. همچنین در صورت خرابی منبع نور، به فکر تعویض آن باشید تا کیفیت روشنایی کاهش نیابد.

کاربردهای دیگر دستگاه لوپ در تعمیرات

دستگاه لوپ تعمیرات موبایل، کاربردهای مختلف دیگری نیز دارد که باید به آن ها توجه داشته باشید. در ادامه سایر کاربردهای دستگاه لوپ تعمیرات موبایل را بررسی می کنیم.

1. بررسی خرابی‌های ناشی از رطوبت

پس از آشنایی با نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل، می‌توانید از آن برای بررسی خرابی‌های مختلف استفاده کنید. یکی از کاربردهای لوپ در تعمیرات موبایل، بررسی خرابی‌هایی است که ناشی از رطوبت و نفوذ آب به داخل دستگاه است. لوپ به شما کمک می‌کند تا کوچک‌ترین نشانه‌های زنگ‌زدگی یا خرابی‌های ناشی از آب را شناسایی کرده و اقدامات لازم برای تعمیر را انجام دهید.

2. تحلیل و تست قطعات الکترونیکی

علاوه بر مشاهده قطعات، از لوپ می‌توان برای تحلیل و تست قطعات مختلف نیز استفاده کرد. برای مثال، بررسی سلامت پایه‌های آی‌سی‌ها یا اتصالات سیم‌ها به کمک این ابزار با دقت بیشتری انجام می‌شود.

3. عیب‌یابی دقیق در مدارها

لوپ در عیب‌یابی مدارهای الکترونیکی نیز بسیار مفید است. این دستگاه به شما امکان می‌دهد تا سیم‌ها، خطوط مدار و پایه‌های قطعات را با وضوح بالا بررسی کنید و نقاط آسیب‌دیده را شناسایی کنید.

نتیجه‌گیری

در این مقاله به بررسی نحوه کار با دستگاه لوپ (ذره بین و میکروسکوپ) تعمیرات موبایل پرداختیم. استفاده از دستگاه لوپ (میکروسکوپ و ذره‌بین) در تعمیرات موبایل نه تنها به بهبود کیفیت تعمیرات کمک می‌کند بلکه از بروز خطاهای انسانی جلوگیری کرده و دقت کار را افزایش می‌دهد. این ابزار با توجه به ویژگی‌های مختلف خود، از جمله تنظیمات بزرگنمایی، روشنایی داخلی و امکان ضبط تصاویر، به یکی از ابزارهای ضروری برای تعمیرکاران موبایل تبدیل شده است. برای تسلط کامل به کار با لوپ، تمرین مداوم و آشنایی با تنظیمات مختلف دستگاه ضروری است.
