تعمیرات موبایل یکی از حرفههای فنی و تخصصی است که نیاز به دقت، مهارت و استفاده از ابزارهای مناسب دارد. دو ابزار کلیدی در تعمیرات موبایل، هیتر و هویه هستند. این ابزارها برای لحیمکاری، جدا کردن و نصب قطعات الکترونیکی روی بردهای مدار چاپی (PCB) استفاده میشوند. در این مقاله از فروشگاه سی و سه پل، به ارائه آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل میپردازیم. ابتدا به معرفی این ابزارها و انواع آنها میپردازیم و سپس نکات و مراحل کار با هر یک از آنها را به طور مفصل توضیح میدهیم.

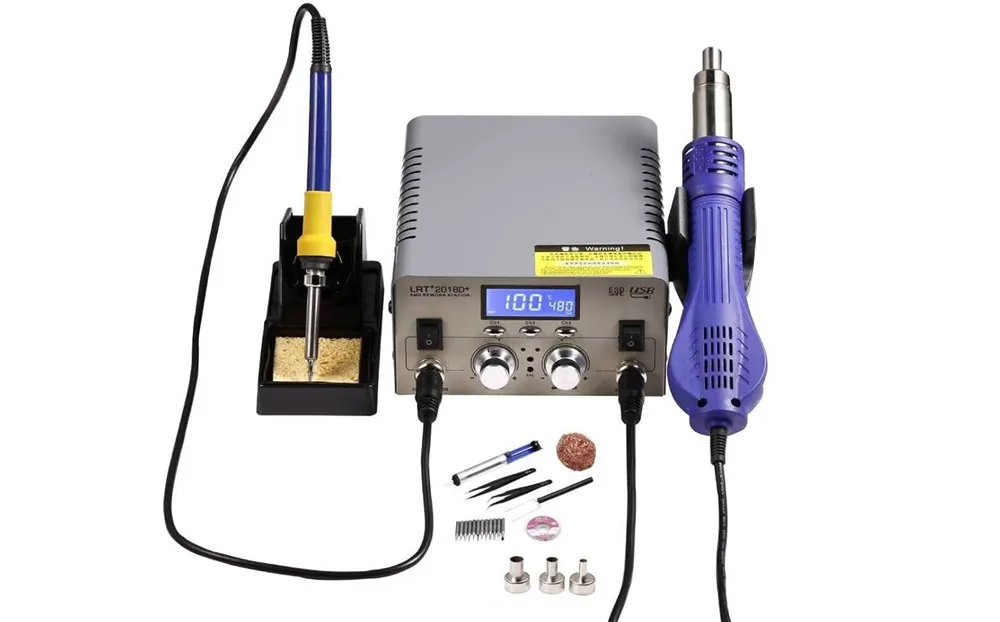

آشنایی با دستگاه هیتر و هویه تعمیرات موبایل
آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل
پیش از پرداختن به آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل، ابتدا شما را به طور خلاصه با این وسیله آشنا می کنیم.
هیتر تعمیرات موبایل چیست؟
هیتر تعمیرات موبایل یک دستگاه الکترونیکی است که برای تولید گرمای کنترلشده به منظور تعمیر و بازسازی بردهای مدار چاپی و قطعات الکترونیکی استفاده میشود. این دستگاه با ایجاد گرمای موضعی، امکان جدا کردن قطعات معیوب و نصب قطعات جدید را فراهم میکند. هیترهای تعمیرات موبایل معمولاً شامل اجزای زیر هستند:
- بخش کنترل: برای تنظیم دما و جریان هوای خروجی.
- نازلهای مختلف: برای تمرکز جریان هوا بر روی نقاط مختلف برد.
- صفحه نمایش: برای نمایش دما و تنظیمات دیگر.
- پرابها و کابلها: برای اتصال دستگاه به برق و کنترل دما.
انواع هیترهای تعمیرات موبایل

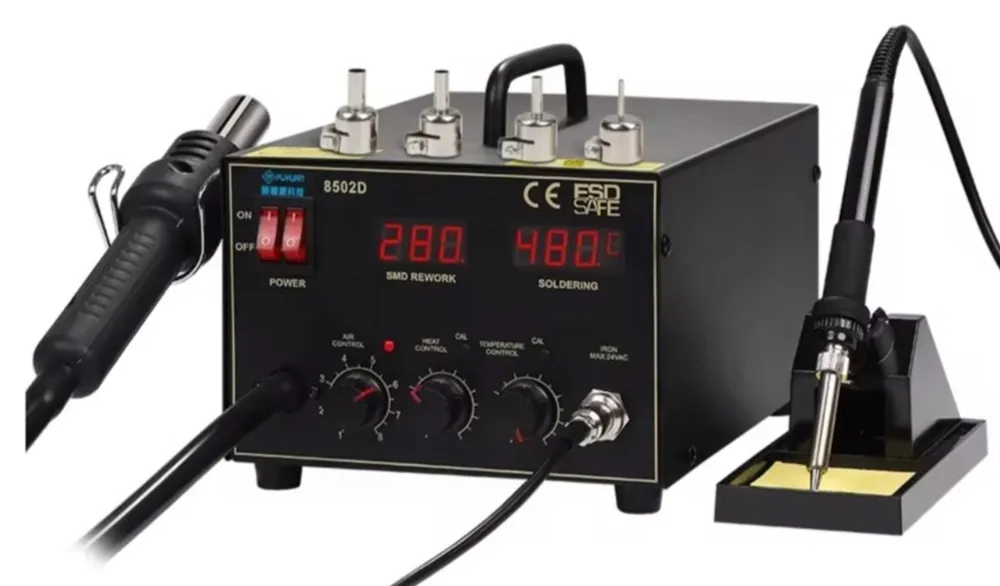

آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل
هیترهای تعمیرات موبایل به چند دسته اصلی تقسیم میشوند که در ادامه هر کدام را شرح میدهیم.
1. هیترهای مادون قرمز (Infrared Heaters)
هیترهای مادون قرمز از تکنولوژی تابش حرارتی برای گرم کردن قطعات استفاده میکنند. این هیترها برای تعمیرات دقیق و حساس بسیار مناسب هستند؛ زیرا گرمای تولیدشده به صورت یکنواخت پخش میشود و خطر آسیب به قطعات اطراف کاهش مییابد.
2. هیترهای هوای گرم (Hot Air Heaters)
هیترهای هوای گرم با استفاده از جریان هوای گرم، قطعات را گرم میکنند. این نوع هیترها بسیار رایج و پرکاربرد هستند و برای تعمیرات عمومی موبایل مورد استفاده قرار میگیرند. قابلیت تنظیم دما و جریان هوا از ویژگیهای مهم این هیترهاست.
3. هیترهای هات پلیتی (Hot Plate Heaters)
هیترهای هات پلیتی شامل یک صفحه گرم شونده هستند که قطعات روی آن قرار میگیرند. این هیترها برای تعمیرات بردهای بزرگ و قطعات بزرگتر کاربرد دارند. استفاده از این نوع هیترها برای تعمیرات موبایل کمتر رایج است اما در برخی موارد خاص مفید هستند. برای آشنایی بیشتر با هیتر و هویه تعمیرات موبایل، می توانید مقاله “راهنمای خرید هیتر تعمیرات موبایل” را در وبلاگ فروشگاه سی و سه پل مطالعه کنید.
هویه تعمیرات موبایل چیست؟
هویه تعمیرات موبایل یک ابزار الکترونیکی است که برای لحیمکاری قطعات الکترونیکی به کار میرود. این دستگاه با تولید حرارت به کمک یک المنت گرمکننده، لحیم را ذوب کرده و اتصال محکمی بین قطعات ایجاد میکند. هویههای تعمیرات موبایل معمولاً شامل اجزای زیر هستند:
- دسته هویه: برای نگهداری و کنترل دستگاه.
- نوک هویه: که حرارت را به نقطه لحیمکاری منتقل میکند.
- واحد کنترل: برای تنظیم دما.
- پایه هویه: برای نگهداری هویه در حالت غیرفعال.

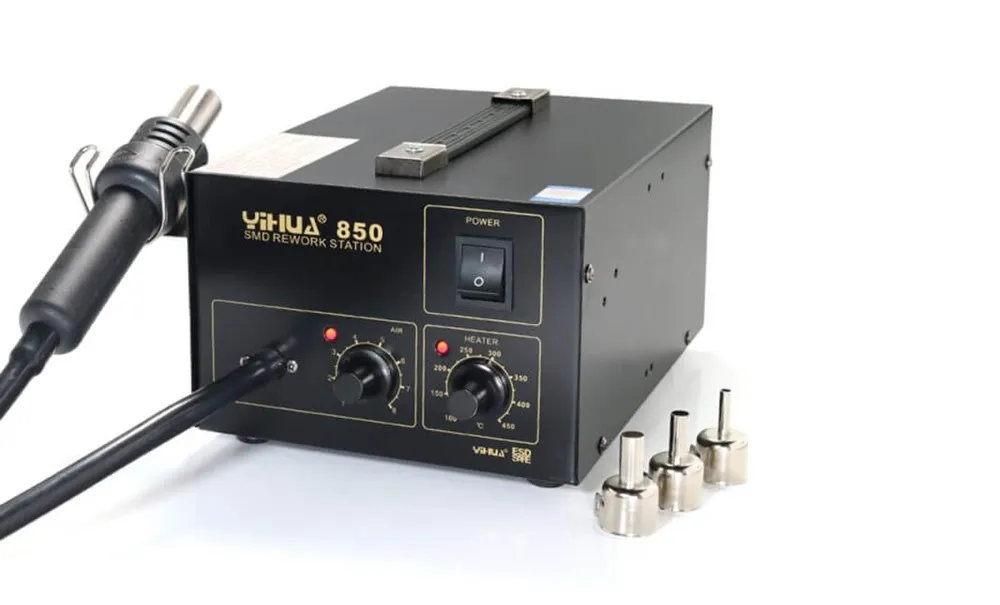

آموزش کار با هیتر تعمیرات موبایل
آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل
در ادامه، توضیحاتی درباره روش کار با هیتر تعمیرات موبایل ارائه می دهیم.
1. آمادهسازی محیط کار
قبل از شروع به کار با هیتر، محیط کار خود را آماده کنید. فضای کافی برای کار ایجاد کنید و ابزارهای مورد نیاز مانند پنس، پیچگوشتی و بردهای مدار چاپی را در دسترس قرار دهید. به دلیل گرم بودن هیتر، از نگهداری وسایل حساس در محیط کار خودداری کنید.
2. تنظیم دما و جریان هوا
هیتر را به برق متصل کرده و آن را روشن کنید. دمای مناسب را بر اساس نوع قطعه و برد مورد نظر تنظیم کنید. معمولاً دماهای بین 250 تا 350 درجه سانتیگراد برای اکثر قطعات مناسب هستند. جریان هوا را نیز به میزان مناسب تنظیم کنید تا بتوانید کنترل دقیقی بر روی حرارت داشته باشید.
3. استفاده از نازل مناسب
بر اساس اندازه و نوع قطعهای که قصد جدا کردن یا نصب آن را دارید، نازل مناسب را انتخاب کنید و بر روی هیتر نصب کنید. نازلهای کوچک برای قطعات کوچک و نازلهای بزرگتر برای قطعات بزرگتر مناسب هستند.
4. گرم کردن نقطه مورد نظر
هیتر را به آرامی بر روی نقطه مورد نظر برد قرار دهید و حرارت را به مدت چند ثانیه بر روی آن متمرکز کنید. دقت کنید که حرارت به صورت یکنواخت پخش شود و از ایجاد گرمای زیاد در یک نقطه خودداری کنید.
5. جدا کردن قطعه معیوب
پس از گرم شدن قطعه، با استفاده از پنس، قطعه معیوب را به آرامی از برد جدا کنید. دقت کنید که برد و سایر قطعات به حرارت آسیب نبینند.
6. نصب قطعه جدید
برای نصب قطعه جدید، محل نصب را با استفاده از هیتر گرم کنید و سپس قطعه جدید را با دقت در جای خود قرار دهید. با استفاده از پنس، قطعه را محکم فشار دهید تا به درستی در محل خود قرار گیرد.

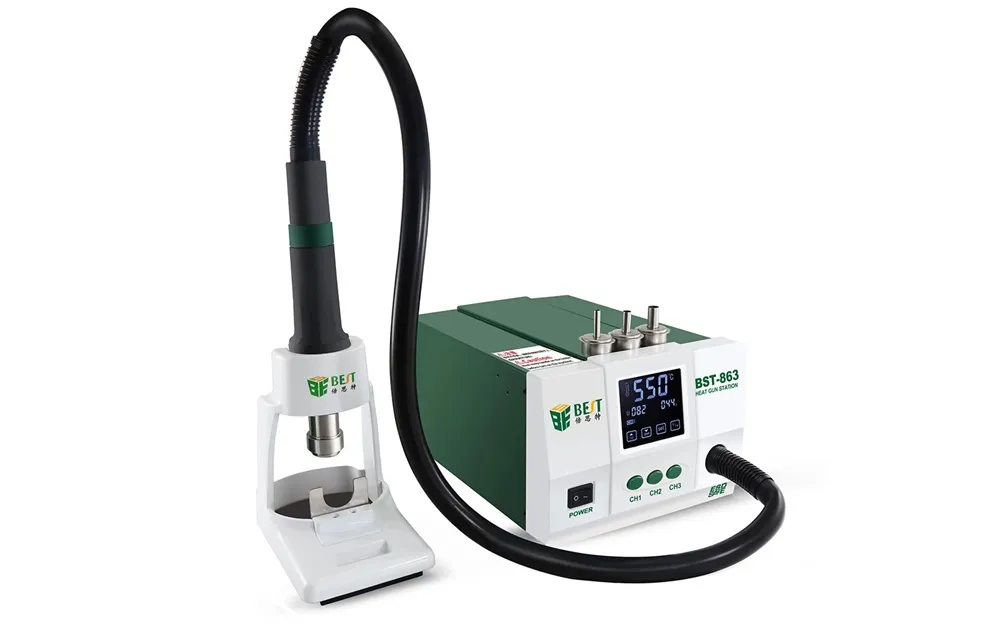

آموزش کار با هویه تعمیرات موبایل
آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل
در این بخش، به آموزش کار با هویه تعمیرات موبایل میپردازیم.
1. آمادهسازی محیط کار
قبل از شروع به کار با هویه، محیط کار خود را آماده کنید. مطمئن شوید که فضای کافی برای کار دارید و ابزارهای مورد نیاز مانند سیم لحیم، فلاکس، پنس و قطعات مورد نظر در دسترس هستند.
2. تنظیم دما
هویه را به برق متصل کرده و آن را روشن کنید. دمای مناسب را بر اساس نوع قطعه و برد مورد نظر تنظیم کنید. معمولاً دماهای بین 300 تا 400 درجه سانتیگراد برای لحیمکاری قطعات مختلف مناسب هستند.
3. آمادهسازی قطعات
قبل از لحیمکاری، قطعات مورد نظر را آماده کنید. سطح قطعات و برد را با استفاده از فلاکس تمیز کنید تا کیفیت و استحکام لحیمکاری افزایش یابد.
4. لحیمکاری قطعات
هویه را به آرامی به نوک سیم لحیم نزدیک کنید تا ذوب شود. سپس نوک هویه را به نقطه موردنظر روی برد و قطعه مورد نظر بچسبانید و لحیم را به آرامی اضافه کنید. دقت کنید که لحیم به صورت یکنواخت و بدون حباب پخش شود.
5. بررسی و تمیزکاری
پس از لحیمکاری، محل اتصال را بررسی کنید و از محکم بودن اتصال اطمینان حاصل کنید. در صورت نیاز، اضافات لحیم را با استفاده از پنس یا سیمکش تمیز کنید.
نکات ایمنی در کار با هیتر و هویه
در ادامه نکات مهمی که لازم است در زمان کار با هیتر و هویه موبایل رعایت کنید را شرح میدهیم.
1. حفاظت از خود
در هنگام کار با هیتر و هویه، از دستکشهای حرارتی و عینک محافظ استفاده کنید تا از آسیب به پوست و چشمها جلوگیری کنید. همچنین، مطمئن شوید که در محیط کاری شما تهویه مناسب وجود دارد تا از استنشاق دودهای ناشی از لحیمکاری جلوگیری شود.
2. محافظت از برد و قطعات
هنگام استفاده از هیتر و هویه، دقت کنید که حرارت به قطعات و برد آسیب نرساند. از ایجاد حرارت زیاد و تمرکز گرما در یک نقطه خودداری کنید. همچنین، از نازلها و نوکهای مناسب برای کار با قطعات مختلف استفاده کنید.
3. خاموش کردن دستگاهها
پس از اتمام کار، هیتر و هویه را خاموش کرده و از برق جدا کنید. قبل از قرار دادن تجهیزات در محل نگهداری مطمئن شوید که آن ها کاملاً خنک شدهاند.

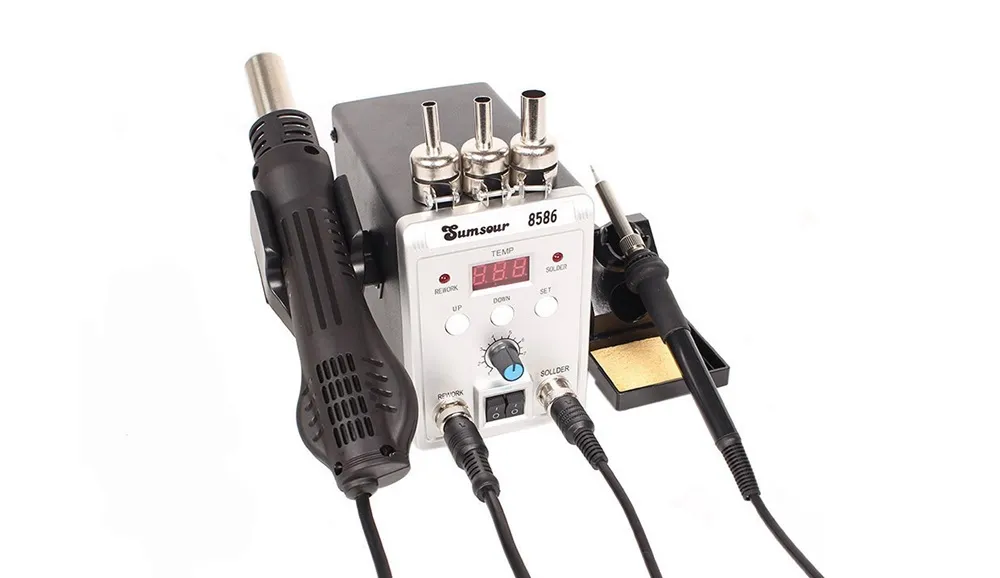

رفع مشکلات رایج در کار با هیتر و هویه
آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل
در زمان کار با هیتر و هویه تعمیرات موبایل، ممکن است با مشکلاتی مواجه شوید. در ادامه روش های رفع مشکلات رایج در کار با هیتر و هویه را شرح می دهیم.
1. عدم ذوب شدن لحیم
در صورت عدم ذوب شدن لحیم، دمای هویه را بررسی کنید و از صحت تنظیمات دما و شدت هوا اطمینان حاصل کنید. همچنین، به تمیز بودن نوک هویه و وجود فلاکس کافی توجه داشته باشید.
2. لحیمکاری ناموفق
در صورت بروز مشکلاتی مانند لحیمکاری ناموفق یا اتصالات نامحکم، از تمیزی سطح برد و قطعات، وجود فلاکس کافی و دمای مناسب اطمینان حاصل کنید. در صورت نیاز، از قلع کش و پنس برای تمیزکاری و اصلاح اتصالات استفاده کنید.
3. حرارت بیش از حد
در صورت ایجاد حرارت بیش از حد و آسیب به قطعات، دمای هیتر و هویه را کاهش دهید و از نازلها و نوکهای مناسب استفاده کنید. همچنین، مدت زمان تماس با قطعات را کاهش دهید تا از آسیب به برد جلوگیری شود.
نتیجهگیری
در این مقاله به آموزش کار با دستگاه هیتر و هویه تعمیرات موبایل پرداختیم. کار با دستگاههای هیتر و هویه تعمیرات موبایل نیازمند دقت، مهارت و آشنایی با نکات فنی و ایمنی است. با رعایت نکات و مراحل ذکر شده، میتوانید تعمیرات موبایل را با کیفیت بالا و بدون آسیب به قطعات انجام دهید. انتخاب ابزارهای مناسب، تنظیم دما و جریان هوا، استفاده از نازلها و نوکهای مناسب و رعایت نکات ایمنی از عوامل کلیدی در موفقیت در تعمیرات موبایل هستند. با تمرین و تجربه، میتوانید مهارتهای خود را در استفاده از هیتر و هویه بهبود بخشید و به یک تعمیرکار حرفهای موبایل تبدیل شوید.
اگر قصد خرید هیتر و هویه تعمیرات موبایل را دارید، می توانید همه تجهیزات موردنیاز خود را از فروشگاه سی و سه پل خریداری کنید. این فروشگاه تنوع خوبی از این تجهیزات را فراهم کرده است تا با خیال راحت، محصول موردنظر خود را خریداری کنید.
