آموزش ساخت مولتی متر دیجیتال

مولتی‌متر دیجیتال یکی از ابزارهای پرکاربرد در الکترونیک است که برای اندازه‌گیری ولتاژ، جریان، مقاومت الکتریکی و سایر پارامترهای الکتریکی و الکترونیکی، استفاده می‌شود. اگرچه این ابزار امروزه در بازار به وفور یافت می‌شود، اما بسیاری از کاربران تمایل دارند که یک مولتی متر دیجیتال با ویژگی های دلخواه برای خود بسازند.  در این مقاله از مجله سی و سه پل، به شما آموزش خواهیم داد که چگونه یک مولتی‌متر دیجیتال ساده بسازید. این آموزش برای افرادی که علاقه‌مند به یادگیری اصول اولیه الکترونیک و ساخت مولتی متر دیجیتال هستند، بسیار مناسب است.

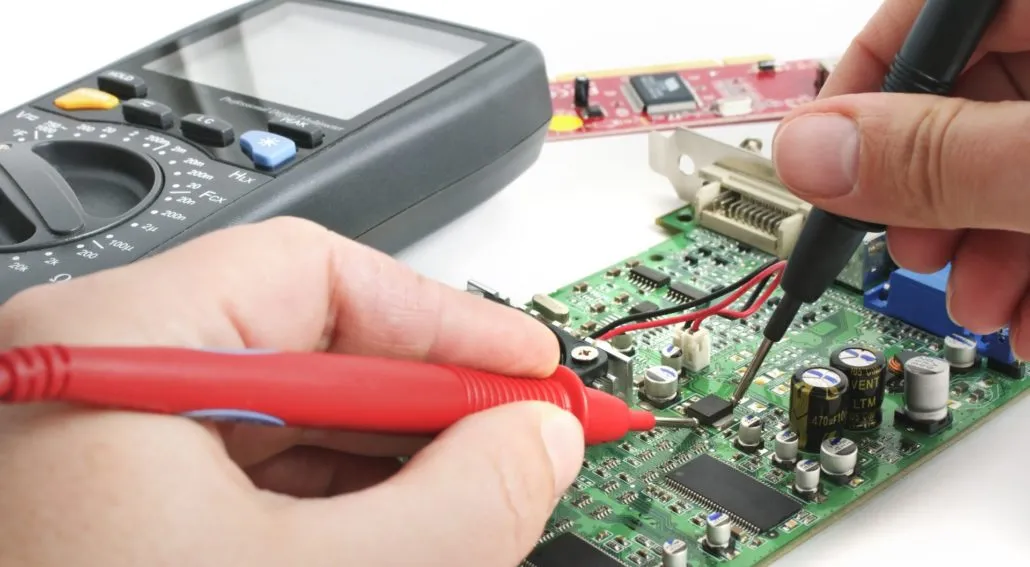

مولتی متر دیجیتال چیست؟

آموزش ساخت مولتی متر دیجیتال

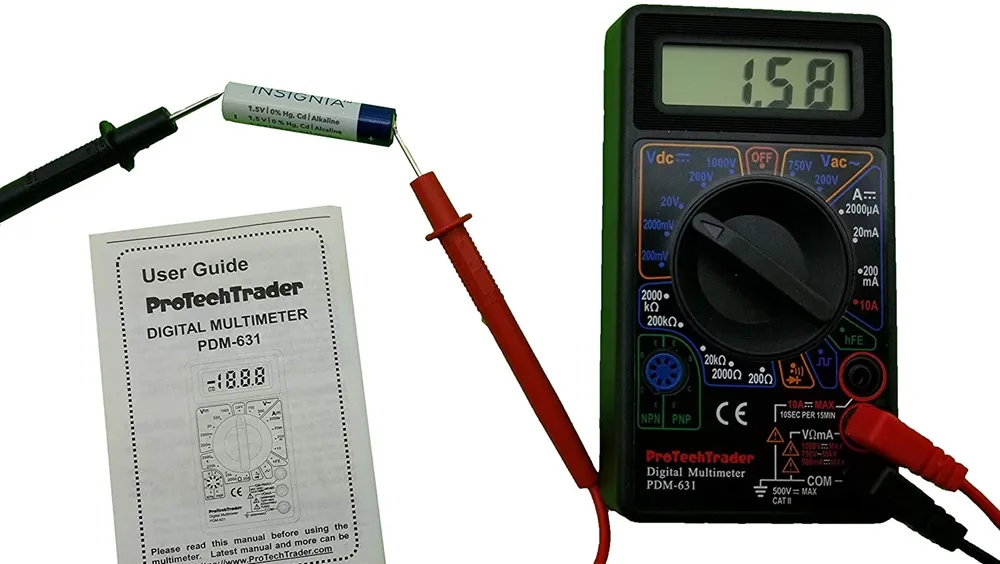

مولتی‌متر دیجیتال یک ابزار اندازه‌گیری چندکاره است که برای اندازه‌گیری پارامترهای الکتریکی مانند ولتاژ، جریان و مقاومت استفاده می‌شود. این دستگاه اطلاعات را به صورت دیجیتال و عددی روی یک صفحه نمایش نمایش می‌دهد که باعث دقت بالاتر و خوانش آسان‌تر نسبت به مولتی‌مترهای آنالوگ می‌شود. مولتی‌مترهای دیجیتال معمولا دارای قابلیت‌هایی مانند اندازه‌گیری ولتاژهای مستقیم (DC) و متناوب (AC)، تست دیود و اندازه‌گیری ظرفیت خازنی هستند و در تعمیرات تجهیزات الکترونیکی مانند موبایل و همچنین در زمینه مهندسی برق کاربرد گسترده‌ای دارند.

مزایای ساخت و استفاده از مولتی متر دیجیتال

ساخت و استفاده از مولتی متر دیجیتال دارای مزایای متعددی است. در ادامه مزایای ساخت و استفاده از مولتی متر دیجیتال را توضیح می‌دهیم.

• دقت بالا: مولتی‌متر دیجیتال با نمایش اطلاعات به‌صورت عددی و دقیق، امکان اندازه‌گیری پارامترهای الکتریکی را با دقت بیشتری نسبت به مولتی‌مترهای آنالوگ فراهم می‌کند.
• سهولت در خواندن داده‌ها: نمایشگر دیجیتال مقادیر اندازه‌گیری‌شده را به‌وضوح و به‌صورت عددی نمایش می‌دهد، که این امر باعث کاهش خطای خوانش و تفسیر می‌شود.
• چندکاره بودن: مولتی‌متر دیجیتال می‌تواند چندین پارامتر مختلف مانند ولتاژ، جریان، مقاومت و حتی ظرفیت خازنی را اندازه‌گیری کند، بنابراین ابزاری چندمنظوره و اقتصادی است.
• قابلیت ارتقا و شخصی‌سازی: ساخت مولتی متر دیجیتال به شما اجازه می‌دهد تا ویژگی‌های موردنیاز خود را اضافه کنید، مثلاً اتصال به کامپیوتر برای ذخیره داده‌ها یا افزودن قابلیت‌های خاص برای پروژه‌های ویژه.
• آموزش و افزایش دانش: ساخت مولتی متر دیجیتال به‌صورت دستی می‌تواند به یادگیری اصول الکترونیک و مدارهای الکتریکی کمک کند و مهارت‌های عملی و تئوری را تقویت کند.
• قابلیت کالیبراسیون دقیق: مولتی‌متر دیجیتال امکان کالیبراسیون دقیق‌تری را فراهم می‌کند، که برای بهبود دقت و کارایی دستگاه بسیار مهم است.

اجزای مورد نیاز برای ساخت مولتی‌متر

آموزش ساخت مولتی متر دیجیتال

برای ساخت یک مولتی‌متر دیجیتال به قطعات زیر نیاز خواهید داشت.

• میکروکنترلر، ترجیحا Arduino یا ESP32
• مبدل آنالوگ به دیجیتال (ADC) برای تبدیل سیگنال‌های آنالوگ به دیجیتال
• مقاومت‌های مرجع برای اندازه‌گیری ولتاژ و جریان
• ترانزیستورهای MOSFET برای کنترل جریان
• صفحه نمایش LCD یا OLED برای نمایش مقادیر اندازه‌گیری شده
• منبع تغذیه (باتری یا آداپتور)
• سیم‌ها و کابل‌های اتصال
• برد برد یا PCB برای مونتاژ قطعات

این قطعات، برای ساخت یک مولتی متر دیجیتال ساده مناسب است. اما در صورتی که قصد دارید قابلیت های خاصی به مولتی متر خود اضافه کنید، می‌توانید قطعات موردنیاز برای این کار را نیز به قطعات فوق، اضافه کنید.

نحوه انتخاب میکروکنترلر مناسب

میکروکنترلر قلب مولتی‌متر دیجیتال شما است. انتخاب میکروکنترلر مناسب اهمیت زیادی دارد، زیرا این قطعه وظیفه پردازش داده‌های ورودی از مدار را بر عهده دارد. برای پروژه‌های ساده، می‌توانید از میکروکنترلر Arduino استفاده کنید. اما اگر به دنبال دقت بالاتر و ویژگی‌های بیشتری هستید، ESP32 یک گزینه عالی است که دارای ADC داخلی است و می‌تواند مقادیر ولتاژ و جریان را با دقت بالاتری اندازه‌گیری کند.

طراحی مدار مولتی‌متر دیجیتال

در این مرحله، باید مدار مولتی‌متر خود را طراحی کنید. این مدار شامل بخش‌های زیر است:

• بخش اندازه‌گیری ولتاژ: با استفاده از مقاومت‌های مرجع و یک تقسیم‌کننده ولتاژ، می‌توانید ولتاژ مدار را اندازه‌گیری کنید. خروجی این بخش به ورودی ADC میکروکنترلر متصل می‌شود.
• بخش اندازه‌گیری جریان: با استفاده از یک مقاومت شنت (shunt resistor) و ترانزیستور MOSFET، جریان را اندازه‌گیری می‌کنید. ولتاژ روی مقاومت شنت متناسب با جریان عبوری خواهد بود و به ورودی ADC متصل می‌شود.
• بخش اندازه‌گیری مقاومت: برای اندازه‌گیری مقاومت، از یک مدار پل و ولتاژ مرجع استفاده می‌شود.

شما می‌توانید بر اساس نیازهای خود، مدارهای دیگری مانند تست دیود، اندازه گیری ظرفیت خازنی و … را به مولتی متر خود اضافه کنید.

برنامه‌نویسی میکروکنترلر برای اندازه‌گیری ولتاژ، جریان، و مقاومت

آموزش ساخت مولتی متر دیجیتال

اکنون که مدار خود را طراحی کرده‌اید، باید برنامه‌نویسی میکروکنترلر را آغاز کنید. برای این کار، از یک IDE مناسب مانند Arduino IDE استفاده کنید. در برنامه‌نویسی، باید ورودی‌های آنالوگ میکروکنترلر را به‌گونه‌ای تنظیم کنید که سیگنال‌های ولتاژ و جریان را به داده‌های دیجیتال تبدیل کنند.

یک کد نمونه برای اندازه‌گیری ولتاژ به صورت زیر است:

const int analogPin = A0;  // پین ورودی آنالوگ

float voltage = 0.0;

void setup() {

  Serial.begin(9600);  // ارتباط سریال برای نمایش مقادیر

}

void loop() {

  int sensorValue = analogRead(analogPin);  // خواندن مقدار آنالوگ

  voltage = sensorValue * (5.0 / 1023.0);  // تبدیل مقدار به ولتاژ

  Serial.println(voltage);  // نمایش ولتاژ

  delay(1000);  // تاخیر 1 ثانیه‌ای

}

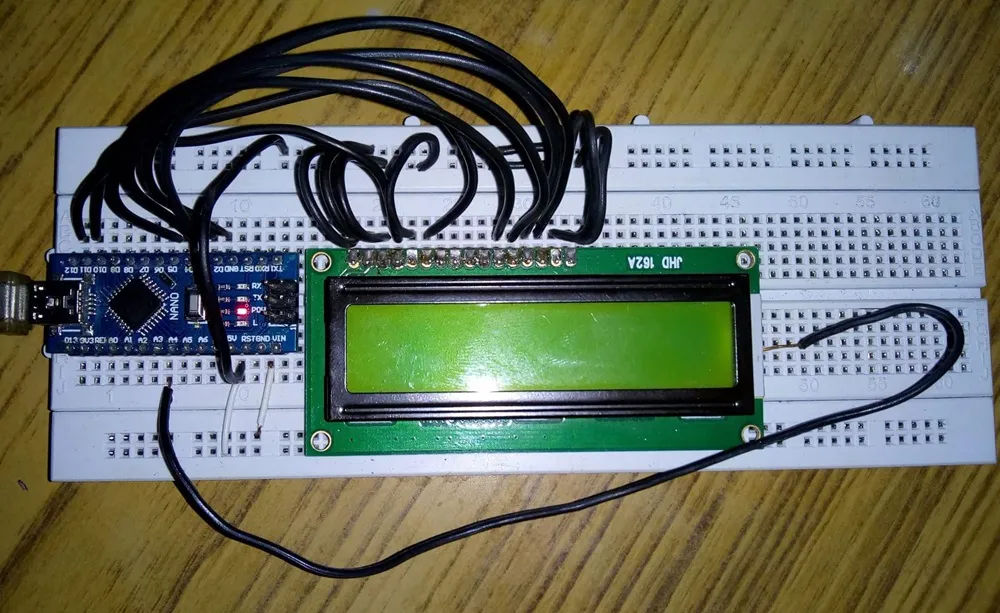

نحوه اتصال صفحه نمایش دیجیتال به مدار

برای نمایش مقادیر اندازه‌گیری شده، از یک صفحه نمایش LCD یا OLED استفاده کنید. برای این کار، باید کتابخانه مناسب برای صفحه نمایش خود را به کد برنامه اضافه کنید. به عنوان مثال، برای صفحه نمایش OLED، می‌توانید از کتابخانه Adafruit_SSD1306  استفاده کنید.

نمونه کد اتصال OLED به میکروکنترلر به صورت زیر است:

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64

#define OLED_RESET    -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {

    Serial.println(F(“SSD1306 allocation failed”));

    for(;;);

  }

  display.display();

  delay(2000);

  display.clearDisplay();

}

void loop() {

  display.setTextSize(1);

  display.setTextColor(WHITE);

  display.setCursor(0, 10);

  display.print(“Voltage: “);

  display.print(voltage);

  display.display();

}

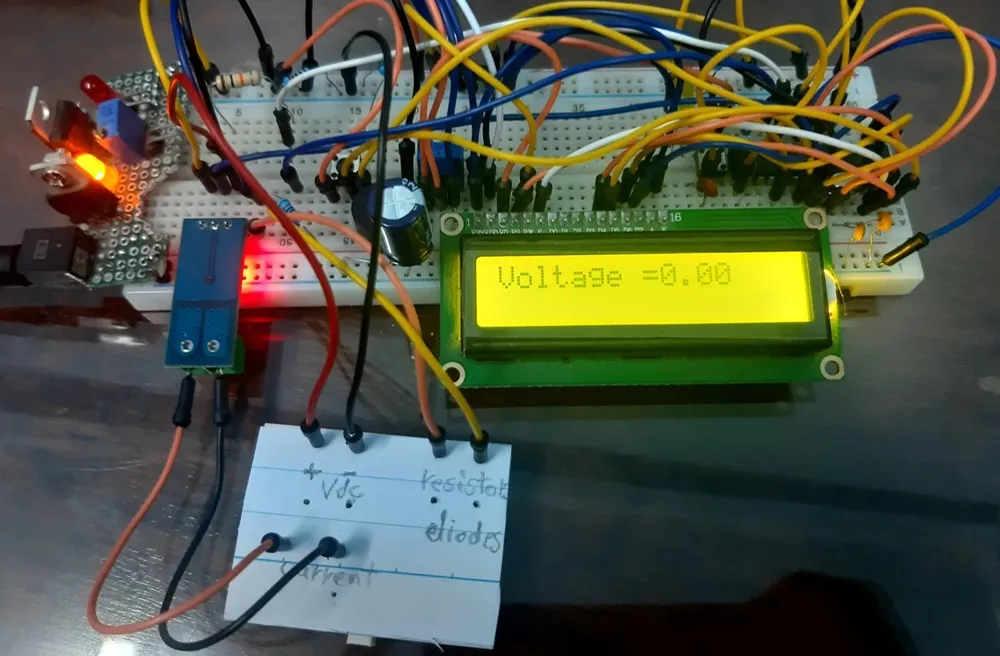

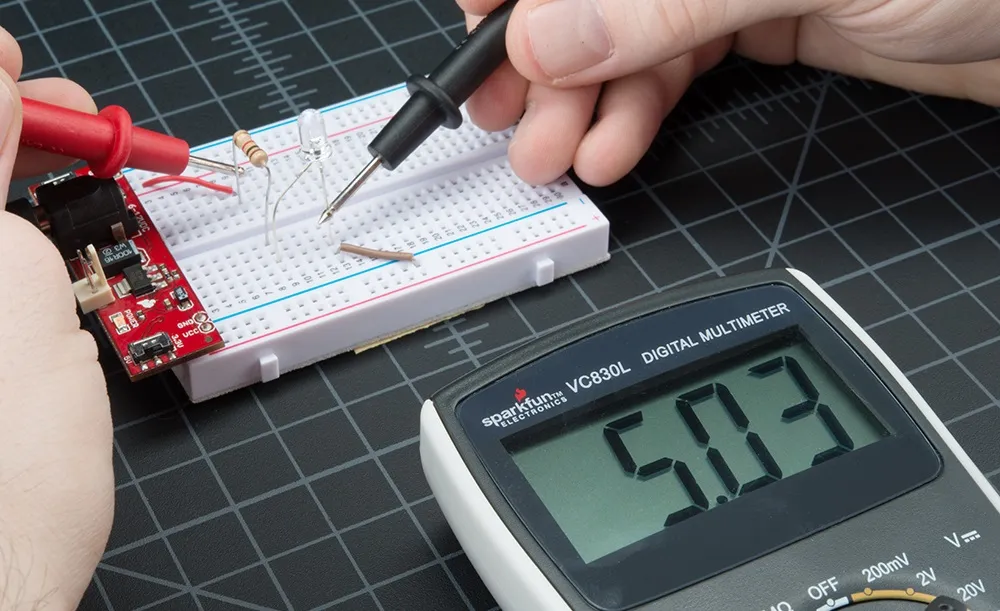

آزمایش و کالیبراسیون مولتی‌متر

پس از مونتاژ مدار و برنامه‌نویسی میکروکنترلر، باید مولتی‌متر دیجیتال خود را آزمایش و کالیبره کنید. این مرحله شامل تست دقیق مقادیر اندازه‌گیری شده توسط دستگاه و مقایسه آن‌ها با مولتی‌مترهای تجاری است. برای کالیبراسیون، می‌توانید از مقاومت‌ها و منابع ولتاژ دقیق استفاده کنید تا مقادیر واقعی را به دست آورید.

نکات استفاده و ساخت مولتی متر دیجیتال

آموزش ساخت مولتی متر دیجیتال

در هنگام ساخت و استفاده از مولتی‌متر، باید به نکات زیر توجه کنید:

• از مدارهای با ولتاژ بالا دوری کنید: هنگام کار با ولتاژهای بالا، خطر برق‌گرفتگی وجود دارد.
• استفاده از تجهیزات ایمنی: از دستکش‌های عایق و ابزارهای مناسب استفاده کنید.
• بررسی اتصالات: قبل از آزمایش مدار، تمام اتصالات را دوباره بررسی کنید تا از درست بودن آن‌ها اطمینان حاصل کنید.
• برخورداری از دانش کافی: در صورتی که از دانش کافی در زمینه ساخت تجهیزات الکترونیکی برخوردار نیستید، امکان ساخت مولتی متر دیجیتال برای شما وجود نخواهد داشت. بنابراین در چنین حالتی، خرید مولتی متر دیجیتال گزینه به صرفه تری است.

نتیجه‌گیری

توجه داشته باشید که این آموزش، یک آموزش ساده ساخت مولتی متر دیجیتال است که روند آن را به طور خلاصه و به شکل کلی شرح می‌دهد. ساخت مولتی متر دیجیتال یک پروژه جالب و کاربردی است که به شما امکان می‌دهد اصول اولیه الکترونیک را به صورت عملی یاد بگیرید و یک ابزار کاربردی برای خود بسازید. این پروژه نه‌تنها به دانش الکترونیک شما اضافه می‌کند، بلکه ابزاری مفید برای اندازه‌گیری دقیق ولتاژ، جریان و مقاومت را نیز فراهم می‌آورد.

در صورتی که از دانش کافی در زمینه الکترونیک برخوردار نباشید، امکان ساخت این مولتی متر برای شما وجود نخواهد داشت. به همین دلیل در این حالت، خرید یک مولتی متر دیجیتال گزینه بهتری خواهد بود. فروشگاه سی و سه پل، انواع مولتی متر دیجیتال را برای کاربری های گوناگون در اختیار شما قرار می‌دهد. در صورتی که قصد خرید مولتی متر دیجیتال را دارید، می‌توانید انواع این محصولات را در فروشگاه سی و سه پل مشاهده و خریداری کنید.
