موبایل‌ها به اجزای جدانشدنی زندگی روزمره ما تبدیل شده‌اند و اختلال در عملکرد آن‌ها می‌تواند مشکلات زیادی ایجاد کند. یکی از ابزارهای کارآمد برای عیب‌یابی مشکلات الکتریکی و الکترونیکی موبایل، مولتی‌متر است. مولتی‌متر، یک ابزار چندکاره است که برای اندازه‌گیری ولتاژ، جریان و مقاومت استفاده می‌شود. در این مقاله از فروشگاه سی و سه پل، به طور جامع به بررسی روش‌های عیب یابی موبایل با مولتی متر می‌پردازیم و نکات و تکنیک‌های کلیدی این فرآیند را توضیح می‌دهیم.
مولتی‌متر چیست؟
عیب یابی موبایل با مولتی متر

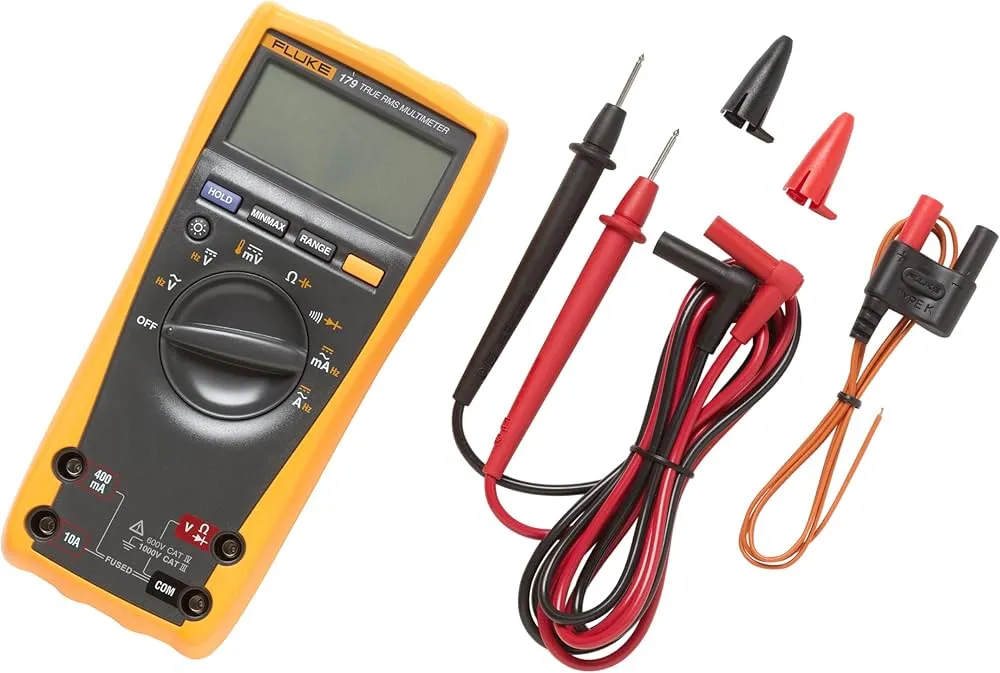

مولتی‌متر یک ابزار اندازه‌گیری است که به عنوان ولت‌متر، آمپرمتر، اهم‌متر و … کاربرد دارد. این ابزار در دو نوع دیجیتال و آنالوگ موجود است. مولتی‌مترهای دیجیتال به دلیل دقت و سهولت استفاده بیشتر محبوبیت دارند. یک مولتی‌متر معمولاً شامل اجزای زیر است:
- صفحه نمایش: این صفحه نتایج اندازه‌گیری را نشان می‌دهد. در مولتی متر آنالوگ، یک عقربه مانند عقربه ساعت وجود دارد.
- دکمه‌ها و سوئیچ‌ها: سکتورها و کلیدهایی برای تنظیم حالت‌های مختلف اندازه‌گیری (اندازه گیری ولتاژ، جریان و …) روی مولتی متر نصب شده‌اند.
- پراب‌ها: این قطعات برای اتصال مولتی‌متر به مدار یا قطعات الکترونیکی استفاده می‌شوند و معمولا دارای سیم، دسته پلاستیکی و نوک فلزی تیز هستند.
فروشگاه سی و سه پل امکان خرید انواع مولتی متر تعمیرات موبایل را برای مشتریان عزیز فراهم کرده است و مولتی مترهای استاندارد و باکیفیت را در انواع مختلف به مشتریان عزیز ارائه می دهد.
اهمیت عیب‌یابی موبایل
عیب یابی موبایل با مولتی متر

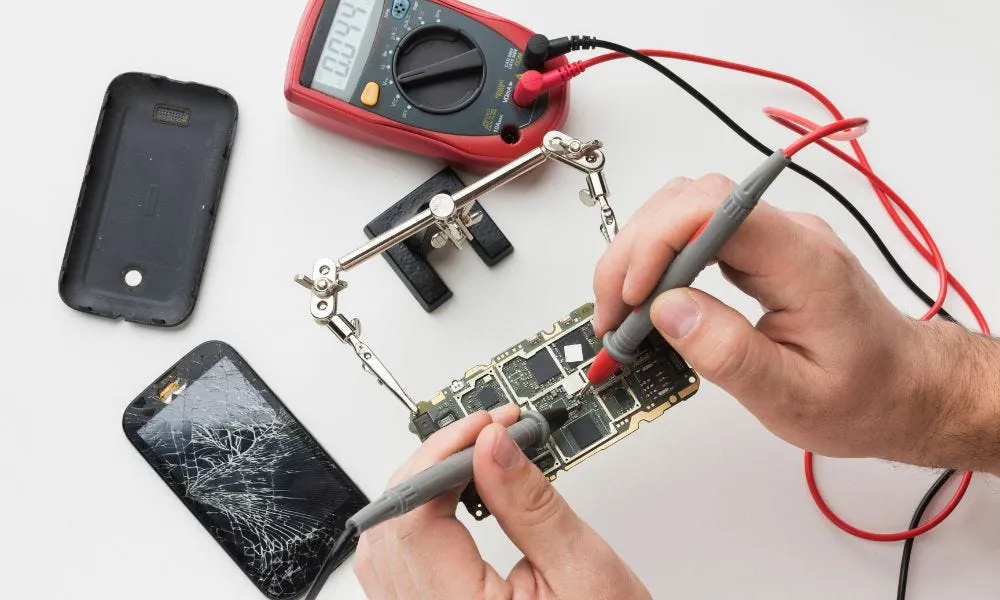

عیب یابی موبایل با مولتی متر، از جهات مختلفی دارای اهمیت است. در ادامه ضرورت استفاده از مولتی متر در عیب یابی موبایل را بررسی می کنیم:
- افزایش عمر مفید دستگاه: با تشخیص و رفع مشکلات کوچک می‌توان از بروز مشکلات جدی‌تر جلوگیری کرد.
- صرفه‌جویی در هزینه‌ها: عیب‌یابی و تعمیر دستگاه ممکن است هزینه کمتری نسبت به تعویض کامل آن داشته باشد.
- حفظ اطلاعات شخصی: با تعمیر موبایل و عدم نیاز به تعویض، می‌توان اطلاعات شخصی و داده‌های مهم را حفظ کرد.
- آموزش و یادگیری: عیب‌یابی و تعمیر موبایل به تقویت مهارت‌های فنی و دانش الکترونیکی کمک می‌کند.
مراحل اولیه عیب‌یابی موبایل با مولتی‌متر
عیب یابی موبایل با مولتی متر

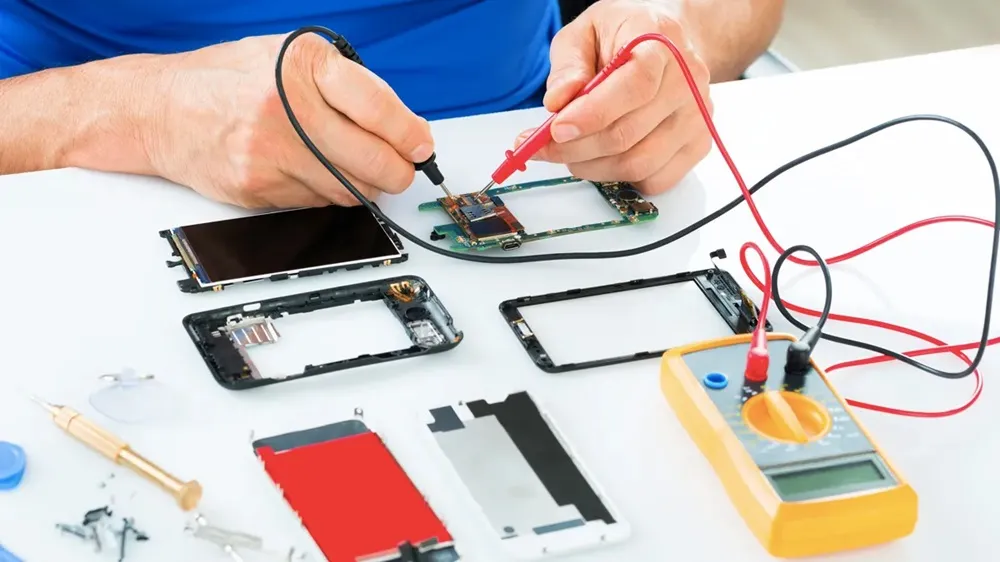

برای انجام عیب یابی موبایل با مولتی متر، ابتدا باید شرایط و تجهیزات را برای این کار آماده کرد؛ مراحل اولیه عیب یابی موبایل با مولتی متر، عبارت است از:
1. آماده‌سازی ابزارها
ابتدا مطمئن شوید که مولتی‌متر شما به درستی کار می‌کند و پراب‌ها به طور صحیح به مولتی‌متر متصل شده‌اند. مولتی‌متر را روشن کنید و دکمه تنظیم را بر روی حالت مناسب قرار دهید (ولتاژ، جریان، مقاومت).
2. خاموش کردن و جدا کردن باتری
قبل از شروع به کار، دستگاه موبایل را خاموش کرده و در صورت امکان باتری را جدا کنید. این کار به جلوگیری از آسیب به دستگاه و اجزای آن کمک می‌کند.
3. بررسی ظاهری
قبل از استفاده از مولتی‌متر، یک بررسی ظاهری سریع از دستگاه انجام دهید. به دنبال علائم ظاهری مشکلات مانند سوختگی، خوردگی یا آسیب فیزیکی باشید. این بررسی می‌تواند سرنخ‌هایی درباره محل مشکل به شما بدهد.
اندازه‌گیری ولتاژ قطعات موبایل با مولتی متر
اندازه گیری ولتاژ قطعات، در شناسایی مشکلات مختلف و عیب یابی موبایل با مولتی متر بسیار کاربردی است. در ادامه این مراحل را شرح می دهیم.
1. اندازه‌گیری ولتاژ باتری
یکی از اولین قدم‌ها در عیب‌یابی موبایل، اندازه‌گیری ولتاژ باتری است. برای این کار مولتی‌متر را روی حالت اندازه‌گیری ولتاژ مستقیم (DC) قرار دهید. پراب قرمز را به پایانه مثبت (+) و پراب سیاه را به پایانه منفی (-) باتری متصل کنید. ولتاژ نمایش داده شده را یادداشت کنید. ولتاژ معمول باتری موبایل سالم بین 3.7 تا 4.2 ولت است.
2. اندازه‌گیری ولتاژ در نقاط مختلف مدار
برای اطمینان از عملکرد صحیح مدارهای داخلی، می‌توانید ولتاژ را در نقاط مختلف مدار اندازه‌گیری کنید. این کار نیازمند آشنایی با نقشه‌های مدار و نقاط تست دستگاه است. با شناسایی نقاطی که ولتاژ غیرطبیعی دارند، می‌توانید محل وقوع مشکل را به ناحیه خاصی محدود کنید.
اندازه‌گیری جریان قطعات موبایل با مولتی متر
جریان یکی دیگر از فاکتورهایی است که میزان نامناسب آن می تواند نشان از وجود اشکال در مدارات موبایل باشد. در ادامه، روند اندازه گیری جریان را توضیح می دهیم.
1. اندازه‌گیری جریان مصرفی
برای اندازه‌گیری جریان مصرفی بخش های مختلف، مولتی‌متر را روی حالت اندازه‌گیری جریان مستقیم (DC) قرار دهید. پراب‌ها را به طور سری در مسیر جریان مدار قرار دهید (برای این کار ممکن است نیاز به باز کردن دستگاه و دسترسی به مدار داخلی باشد). مقدار جریان را یادداشت کنید. مقدار غیرعادی جریان ممکن است نشان‌دهنده وجود مشکل (مانند اتصال کوتاه) در مدار باشد.
2. اندازه‌گیری جریان شارژ
برای اندازه‌گیری جریان شارژ باتری مولتی‌متر را روی حالت اندازه‌گیری جریان مستقیم (DC) قرار دهید. سپس پراب‌ها را به طور سری در مسیر جریان شارژ باتری قرار داده و مقدار جریان را یادداشت کنید. جریان شارژ معمولی برای باتری موبایل بین ۵۰۰ میلی‌آمپر تا ۲ آمپر است.
اندازه‌گیری مقاومت الکتریکی قطعات
عیب یابی موبایل با مولتی متر
مقاومت الکتریکی قطعات با واحد اهم مشخص می شود و یکی از مشخصات اصلی در مدارات الکترونیکی مدار است. این واحد معمولا با تقسیم ولتاژ به جریان بدست می آید. در ادامه روش اندازه گیری مقاومت المان های موبایل را توضیح می دهیم.
برای بررسی مقاومت قطعات مختلف مانند مقاومت‌ها، دیودها و ترانزیستورها مولتی‌متر را روی حالت اندازه‌گیری مقاومت (اهم) قرار دهید. پراب‌ها را به دو سر قطعه مورد نظر متصل کنید. مقدار مقاومت را یادداشت کنید و با مقدار استاندارد مقایسه کنید. مقاومت غیرعادی ممکن است نشان‌دهنده خرابی قطعه باشد.
بررسی اتصالات
یکی دیگر از کاربردهای مولتی‌متر، بررسی اتصالات و اطمینان از سالم بودن مسیرهای مدار است. برای این کار مولتی‌متر را روی حالت تست اتصال (Continuity) قرار دهید. پراب‌ها را به دو سر مسیر یا اتصال مورد نظر متصل کنید. در صورت سالم بودن مسیر، مولتی‌متر صدای بوق تولید می‌کند. در غیر این صورت، مسیر دچار قطعی اتصال است و نیاز به بررسی دارد.
عیب‌یابی مشکلات رایج
عیب یابی موبایل با مولتی متر می تواند برخی از علت بروز برخی از مشکلات رایج را به سرعت مشخص کند. در ادامه، برخی از مشکلات رایج موبایل و روش شناسایی آن ها با استفاده از مولتی متر را توضیح می دهیم.
1. روشن نشدن موبایل
مشکل روشن نشدن موبایل می‌تواند به دلایل مختلفی باشد. برای عیب‌یابی مراحل زیر را دنبال کنید:
- بررسی ولتاژ باتری: ولتاژ باتری را اندازه‌گیری کنید. اگر ولتاژ کمتر از ۳.۷ ولت باشد، باتری ممکن است خالی یا خراب باشد.
- بررسی اتصالات باتری: اتصالات باتری را بررسی کنید و مطمئن شوید که به درستی متصل هستند.
- بررسی مدارهای داخلی: ولتاژ را در نقاط مختلف مدار اندازه‌گیری کنید تا ناحیه مشکل‌دار را شناسایی کنید.
2. شارژ نشدن موبایل
مشکل شارژ نشدن موبایل نیز می‌تواند به دلایل مختلفی باشد. برای عیب‌یابی، به صورت زیر عمل کنید:
- بررسی ولتاژ شارژر: ولتاژ خروجی شارژر را اندازه‌گیری کنید. ولتاژ باید با مقدار مشخص شده روی شارژر مطابقت داشته باشد.
- بررسی جریان شارژ: جریان شارژ باتری را اندازه‌گیری کنید. جریان غیرعادی ممکن است نشان‌دهنده مشکل در باتری یا مدار شارژ باشد.
- بررسی پورت شارژ: پورت شارژ و اتصالات آن را بررسی کنید و مطمئن شوید که تمیز و سالم هستند.
3. کاهش سریع شارژ باتری
کاهش سریع باتری می‌تواند ناشی از مصرف بیش از حد جریان توسط برخی قطعات یا نرم‌افزارها باشد. برای عیب‌یابی به صورت زیر عمل کنید:
- اندازه‌گیری جریان مصرفی: جریان مصرفی دستگاه را اندازه‌گیری کنید و با مقدار معمول مقایسه کنید.
- بررسی نرم‌افزارها: نرم‌افزارهای فعال در پس‌زمینه را بررسی کنید و برنامه‌های مشکوک را غیر فعال کنید.
- بررسی سلامت باتری: ولتاژ و جریان باتری را اندازه‌گیری کنید و از سالم بودن باتری اطمینان حاصل کنید.
برای کسب اطلاعات بیشتر در زمینه بررسی سلامت باتری با مولتی متر، مقاله “تست باتری موبایل با مولتی متر” را مطالعه کنید.
نتیجه‌گیری
عیب یابی موبایل با مولتی متر یک فرآیند دقیق و فنی است که به دانش و مهارت‌های الکترونیکی نیاز دارد. با استفاده از مولتی‌متر می‌توان ولتاژ، جریان، مقاومت، اتصالات و معیارهای دیگر را اندازه‌گیری و مشکلات احتمالی را شناسایی کرد. این کار می‌تواند به افزایش عمر مفید دستگاه، صرفه‌جویی در هزینه‌ها و حفظ اطلاعات و داده های موجود در موبایل کمک کند. رعایت نکات ایمنی و دقت در انجام مراحل اندازه‌گیری از اهمیت بالایی برخوردار است و می‌تواند از بروز آسیب‌های احتمالی جلوگیری کند.
